Малогабаритные многовитковые рамочные антенны
18.02.2021, 10:03

Малогабаритные многовитковые рамочные антенны

Опубликовано 30.09.2020

Малогабаритные многовитковые рамочные антенны обычно используются как приемные. Гарри Лителл SMOVPO представил вариант такой антенны пригодной не только для приема, но и для передачи на диапазонах 80 и 160 метров.

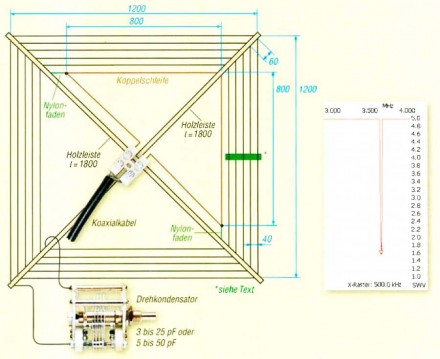

Конструкция антенны показана на рисунке выше. Многовитковое полотно рамки изготовлено из 20 метров литцендрата диаметром 2 мм. К концам этой рамки подсоединен КПЕ 3…30 пФ, которым можно настраивать антенну в резонанс в диапазоне от 3,5 до 3,8 МГц. Ось КПЕ желательно снабдить верньером, т.к. рабочая полоса частот антенны всего 10 кГц.

Согласование антенны с 50-омным фидером выполняется с помощью петли связи в виде прямоугольного треугольника с катетами по 800 мм, выполненной из того же литцендрата, что и антенное полотно.

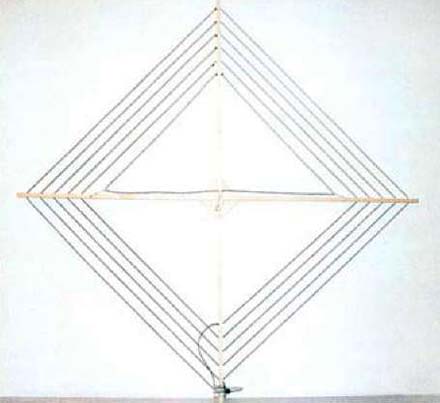

С таким согласователем автор добился КСВ на резонансной частоте не более 1,6. Петля связи соединяется с фидером с помощью кабельного соединителя (см. самый верхний рисунок). Полотно антенны и петля связи размещены на крестовидных распорках из дерева (можно использовать бамбук, ПВХ трубы и т.д.). Для работы на 160-метровом диапазоне параллельно КПЕ подпаивают высоковольтный конденсатор на 410 пФ (например, параллельно соединив 360 и 51 пФ).

Автор отмечает, что данная рамочная антенна не является высокоэффективной DX-антенной, но ее хорошо использовать как вторую антенну на маленьком балконе, на полевых днях или в отпуске, т.к. она легко собирается и в транспортном виде занимает мало места. Являясь магнитной антенной, она может использоваться как хорошая приемная антенна на нижних КВ-диапазонах, особенно в городских условиях, богатых электрическими помехами, а как передающая — она все же является компромиссом.

Funkamateur №2, 2012
